泰兴减速机专业生成厂家泰强减速机2020年9月17日讯  18CrNiMo7-6钢齿轮轴在机加工结束后，发现齿轮轴开裂。利用化学成分分析、扫描电镜观察、能谱分析等方法，对开裂原因进行分析。结果表明：齿轮轴原材料在冶炼过程中，保护渣混入钢水中；材料中脆性夹杂物破坏了材料的连续性，形成缺口和应力集中，在残余应力的作用下，齿轮轴发生延迟开裂。

关键词：18CrNiMo7-6；齿轮轴；残余应力;开裂

18CrNiMo7-6属于低碳低合金渗碳钢，主要应用于制造高速、重载火车的电力机车、动力车的齿轮、齿轮轴、轮毂及左右连轴器等零部件[1]。在生产与使用过程中齿轮轴容易发生开裂现象，雷旻[2]研究了 18CrNiMo7-6 齿轮轴裂纹源萌生于高速轴键槽的受力处，该处表面硬度没有达到设备制造方提供图纸要求，屈服强度低，无有效的表面强化硬化层是导致齿轮轴疲劳开裂的原因。吴佳俊[3]研究了齿轮轴裂纹位于轴部，是由于原材料中存在氧化铝类夹渣，在残余应力作用下引起的裂纹。本文从宏观形貌、成分、性能等方面进行研究分析，并根据分析总结，提出解决方案。

本文研究对象齿轮轴最大直径为⌀200mm,轴与齿部采用渗碳处理。齿轮轴工序为：电炉冶炼→LF→VD→圆坯连铸→锻造→退火→探伤→滚齿→渗碳、淬火→喷丸→精车→磨外圆、研磨中心孔→铣键槽→精磨→磨齿→磁粉探伤。齿轮轴在加工完放置过程中齿轮与键槽处发生开裂。为确定齿轮轴开裂原因，进行一系列检验与分析，避免类似事件再次发生。

1  检测分析

1.1 宏观分析

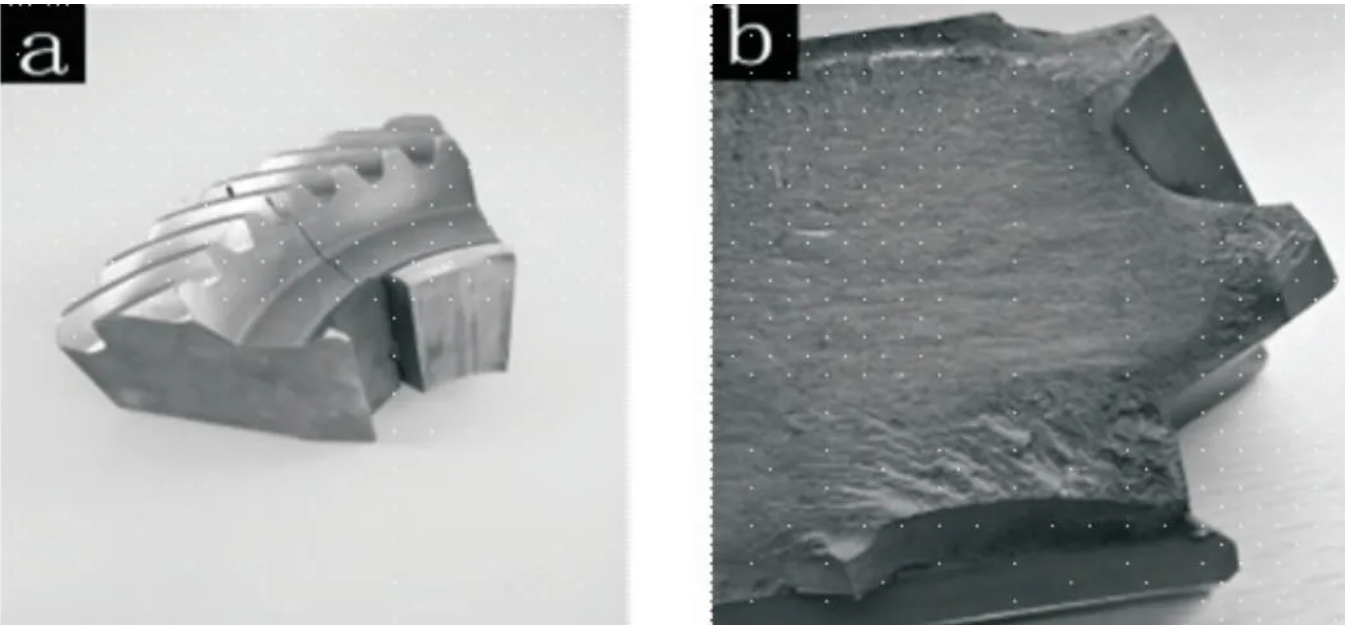

齿轮轴断裂部位宏观照片与断口宏观照片如图1所示。裂纹从键槽一侧根部开裂，如图1（a）所示。图 1（b）为断口宏观形貌，断面上存在明显的放射状条纹，由键槽根部向外扩展，向齿顶部位延伸并发生断裂，放射状条纹的收敛区域应为裂纹源区。

图1  齿轮轴开裂照片

1.2 成分检验

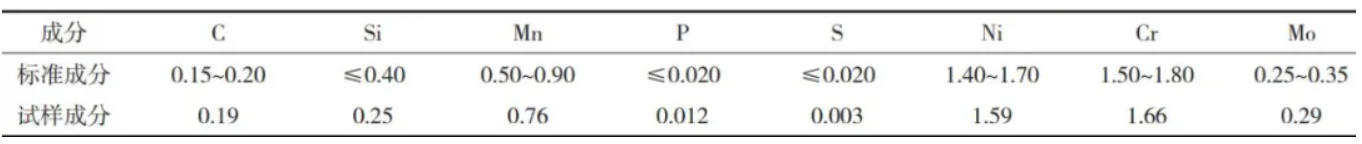

按 GB/T4336 检测方法，采用直读光谱仪对试样进行成分检测，检测结果见表 1，可知齿轮轴断 裂处化学成分符合标准成分。

表1   化学成分（wt，%）

1.3 扫描电镜观察

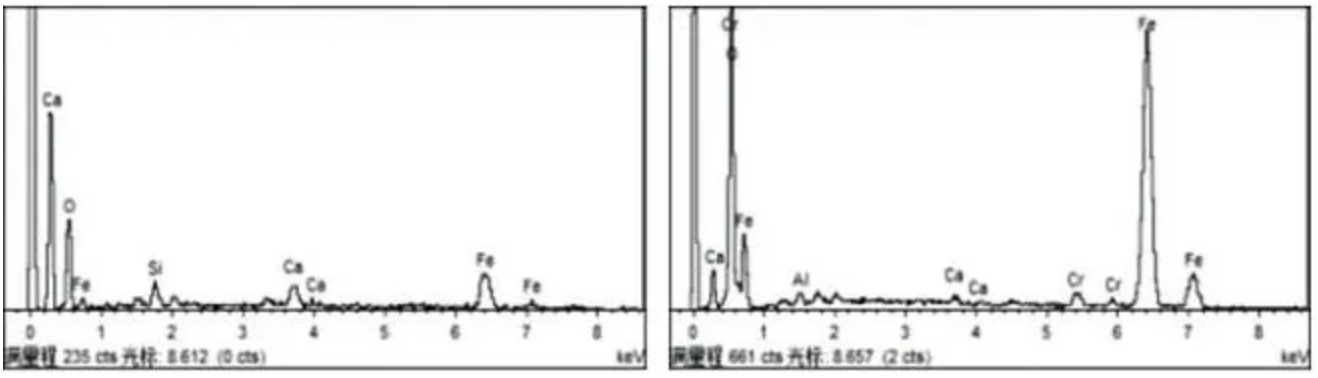

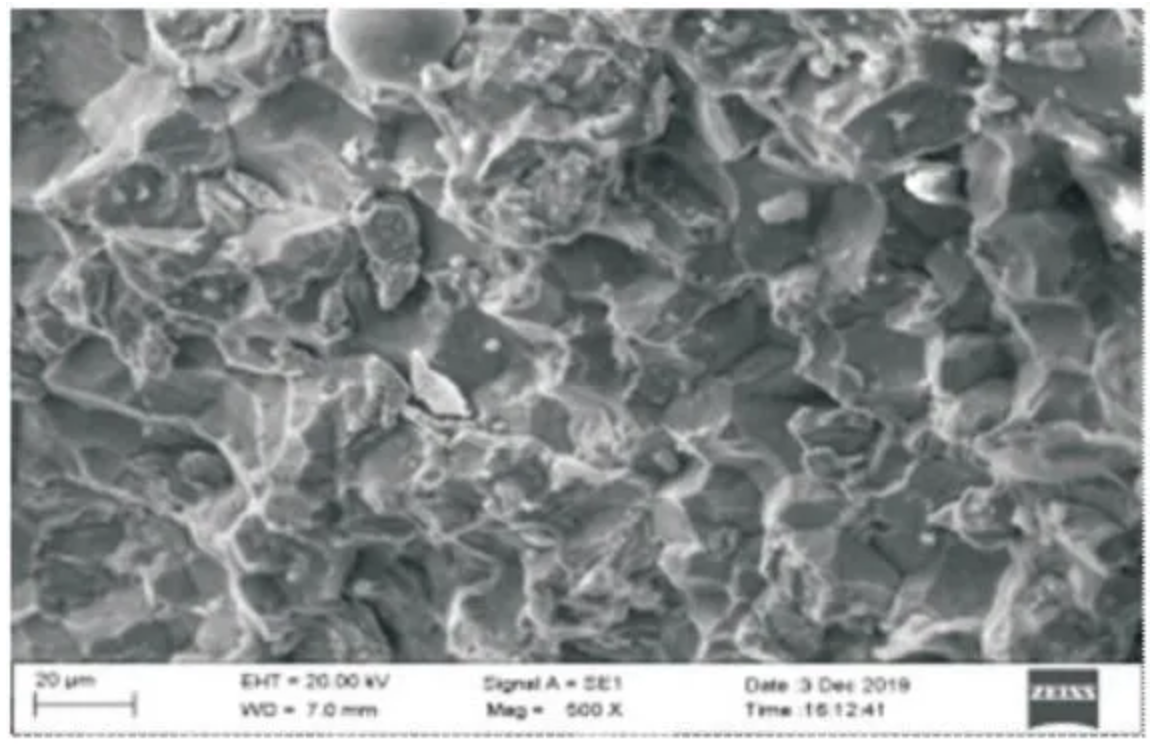

将断口在扫描电镜下观察，如图 2 所示，可见裂纹源处为沿晶裂纹，呈冰糖状沿晶断口，局部存在二次裂纹。同时经能谱仪分析，如图3所示，断口处存在 O、Si、Ca、Al 元素，存在氧化铝、氧化钙，氧化硅类物质，表明断口处含有脆性夹杂物。

图2  齿轮轴断口的扫描电镜形貌

图3  能谱分析图

1.4 金相分析

将齿轮轴断裂处切取横向试样，抛磨后对试样进行金相检验，金相组织为回火马氏体，如图4所示，组织正常，未发现脱碳、增碳等异常现象，可判断裂纹发生在渗碳淬火之后，同时排除材料过烧。

 图4  显微组织形貌

2  分析与讨论

通过以上理化检验分析，齿轮轴的化学成分符合技术条件要求。断口处的组织为回火马氏体，组织正常，未发现脱碳、增碳等异常现象。从断口的宏观形貌可以看出断面上存在明显的放射状条纹，由键槽根部向齿顶部位延伸并发生断裂，放射状条纹的收敛区域应为裂纹源区。将裂纹源处在扫描电镜下观察，裂纹源为沿晶断裂，局部呈冰糖状断口形貌，经能谱分析，此处存在氧化铝、氧化钙，氧化硅物类质，应是冶炼过程中保护渣卷入钢水中。再结合该零件的加工制造工序分析，判断该齿轮轴是在淬火、回火后开裂。在淬火、低温回火后，齿轮轴存在较大的残余应力，尤其是在构件截面突变处的局部区域内，键槽根部存在很大的残余应力，而脆性夹杂物的存在破坏了材料的连续性，残余应力在脆性夹杂物周围的不连续区集中释放，进而造成齿轮轴发生延时开裂。

3   结论及建议

1）该齿轮轴由于脆性夹杂物破坏了材料的连续性，在较大的残余应力下发生的延时开裂。

2）冶炼过程需严格把控，避免保护渣等外来夹杂物进入钢水中。

作者

建龙北满特殊钢有限责任公司技术中心

张泽春 贾俊林 赵艳荣

参考文献

[1] 莫光有.18CrNiMo7-6钢电渣重熔工艺研究

[2] 雷旻,梁益龙,万明攀,杨伟,田琴,凌敏.减速机高速齿轮轴断裂失效分析

[3] 吴佳峻.18CrNiMo7-6钢齿轮轴开裂失效分析
