一、减速机的用途、性能特点和型号标记

    1.1  用途

         DCY DCZ圆锥圆柱齿轮减速机（以下简称减速机）用于输入轴与输出轴呈垂直方向布置的传动装置。主要用于带式输送机及各种运输机械，也可用于煤炭、冶金、矿山、化工、建材、轻工、石油等各种通用机械的传动机构中。

    1.2  性能特点

        承载能力高，噪声低，体积小，重量轻，效率高，使用寿命长。

    1.3  参数范围

        DBY、DBYK、DBZ型减速机各有12种规格，名义中心距为：160，180，200，224，250，280，315，355，400，450，500，560mm每种规格均有5种传动比（8，10，11.2，12.5，14）两种旋向，四种装配型式，分别组成240种减速机。

        DCY、DCYK、DCZ型减速机各有15种规格，名义中心距为：160，180，200，224，250，280，315，355，400，450，500，560，630，710，800mm；每种规格均有11种传动比（16，18，20，22.4，25，28，31.5，35.5，40，45，50）两种旋向，四种装配型式，分别组成660种减速机。

       本减速机系列可以满足TD和DX型带式输送机及其他运输机械的全部功率要求0.8-6.5m/s带速的工作范围。

    1.4  结构

       减速机的第一级传动为格里森制弧齿锥齿轮，第二、第三传动则为渐开线圆柱斜齿轮。

        减速机的润滑：一般情况下，减速机的齿轮和轴承采用油池飞溅润滑，自然冷却。只有当减速机工作平衡温度超过规定值，或承载功率超过热功率PG1时，方采用加冷却管的油池润滑。

    1.5  型号和标记

        减速机的型号由型式代号，名义中心距a（末级中心距），公称传动比，装配型式代号，输入轴旋转方向代号组成。

        D-带式输送机类组代号，B-二级传动，C-三级传动，Y-硬齿面齿轮，Z-中硬齿面齿轮，K-输出轴为空心轴形式。

        名义中心距：用实际数字表示，单位为mm

        传动比：用公称传动比表示。

        装配型式：用罗马数字I 、II、III、IV表示。

        输入轴的旋转方向：面对输入轴方向看，S为顺时针方向，N为逆时针方向。

    标记示例：

       名义中心距为280mm，公称传动比为31.5，装配型式为第III种，输入轴为顺时针方向旋转的三级传动减速机的标记为：减速机DCY280-31.5-III S ZBJ19026

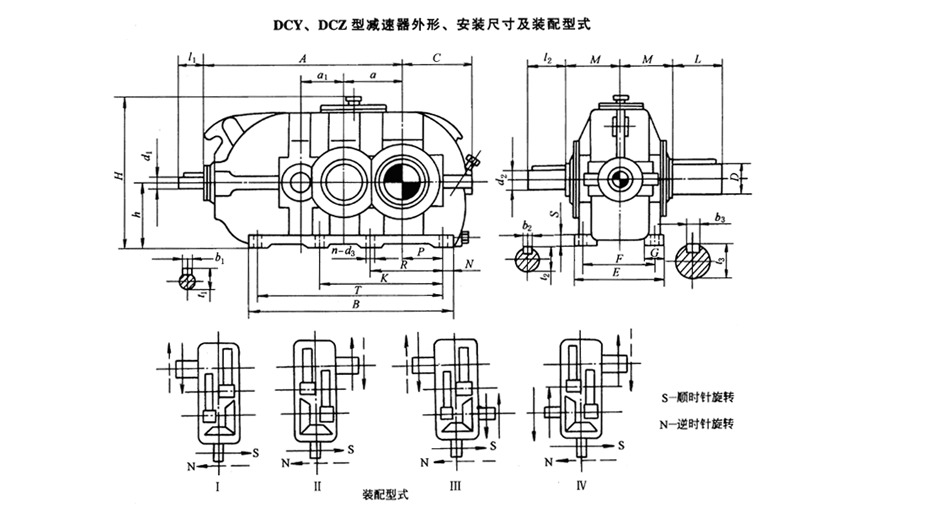

    1.6  装配形式











    了解详细规格及基本参数详情

    名义中心距

    a

    a1

    		   d1    l1     d2      l2

       D

      (m6)

    		    L     A       B         C       E       F      G       S      h      H      M
    160 112 250js6 60 32k6 80 70 140 510 555 190 250 210 65 35 180 423 145
    180 125 30js6 80 38k6 80 170 575 625 215 270 230 70 200 468 160
    200 140 35k6 42k6 110
          		90 640 685 240 300 250 75 40 225 520 175
    224 160 40k6 110 48k6 100 210 725 775 260 320 270 80 45 250 570 190
    250 180 42k6 50m6 110 815 860 290 370 310 90 50 280 626 210
    280 200 50k6 55m6 120 905 970 325 400 340 100 55 315 702 230
    315 224 55m6 65m6 140 140 250 1020 1085 355 450 380 110 60 355 809 260
    355 250 60m6 140 75m6 160 300 1140 1220 390 480 410 120 65 400 900 285
    400 280 65m6 85m6 170 170 1275 1355 440 530 460 130 70 450 970 305
    450 315 75m6 95m6 190 350 1425 1520 490 600 510 140 80 500 1065 345
    500 355 90m6 170 100m6 210 220 1585 1690 570 650 560 150 90 560 1208 435
    560 400 100m6 210 110m6 250 410 1775 1895 610 750 640 160 100 630 1325 475
    630 450 110m6 130m6 250 300 470 1995 2145 675 800 690 170 110 710 1460 525
    710 500 120m6 150m6 340 550 2235 2400 760 900 770 190 125 800 1665 570
    800 560 130m6 250 160m6 300 400 650 2505 2700 840 1000 870 200 140 900 1870 625



    名义中心距 n-d3 N P R K T b1 t1 b2 t2 b3 t3

    平均重量

    Kg

    油量

    L

    160 6-18 30 115 210 - 495 18 28 10 35 20 74.5 200 9
    180 135 240 565 33 41 22 85 255 13
    200 6-23 35 145 255 615 10 38 12 45 25 95 325 18
    224 165 290 705 12 43 14 51.5 28 106 453 26
    250 6-27 40 180 315 780 45 53.5 116 586 33
    280 45 200 355 880 14 53.5 16 59 32 127 837 46
    315 6-33 50 220 405 655 985 16 59 18 69 36 148 1100 65
    355 55 245 450 740 1110 18 64 20 79.5 40 169 1550 90
    400 280 510 840 1245 69 22 90 179 1967 125
    450 8-39 60 315 575 940 1400 20 79.5 25 100 45 200 2675 180
    500 70 350 645 1050 1550 25 95 28 106 50 231 4340 240
    560 8-45 80 390 715 1165 1735 28 106 116 56 262 5320 335
    630 445 800 1305 1985 116 32 137 70 314 7170 480
    710 90 500 900 1490 2220 32 127 36 158 80 355 9600 690
    800 560 1100 1680 2520 137 40 169 90 417 13340 940
