一、结构特点

    　　 NGW-L行星齿轮减速机主要构建有太阳轮、行星轮、内齿圈、行星架。

    　　 为了使三个行星轮的载荷均匀分配，采用了齿式浮动机构，即太阳轮或行星架浮动，或者太阳轮、行星架两者同时浮动。减速机中的齿轮为直齿渐开线圆柱齿轮。具有一下特点：

    　　 1、体积小、重量轻、在相同情况下，比普通渐开线圆柱齿轮减速机重量轻1/2以上，体积小1/2～1/3。

    　　 2、传动效率高：单级行星齿轮减速机达97％～98％；两级行星齿轮减速机达94％～96％；三级行星齿轮减速机91％～94％。

    　　 3、传动功率范围大：可以从小于1KW至1300KW，甚至更大。

    　　 4、传动范围大：i＝2.8～2000

    　　 5、适应性强且耐用。主要零件均采用优质合金钢经渗碳淬火或氮化处理，行星齿轮减速机运转平稳、噪音小、使用受命10以上。

    　　 6、用途和适用条件

    　　 NGW型行星齿轮减速器有单级（NGW11—NGW121），两级（NGW42—NGW122）三级 （NGW73—NGW123）三个卧式系列。主要用于冶金、矿山、起重运输机械设备，也可用于其它类似工矿条件下作动力传动。

    　　 高速轴最高速不超过1500r/min

    　　 齿轮圆周速度不超过10m/s；

    　　 工作环境温度为－40℃—45℃；

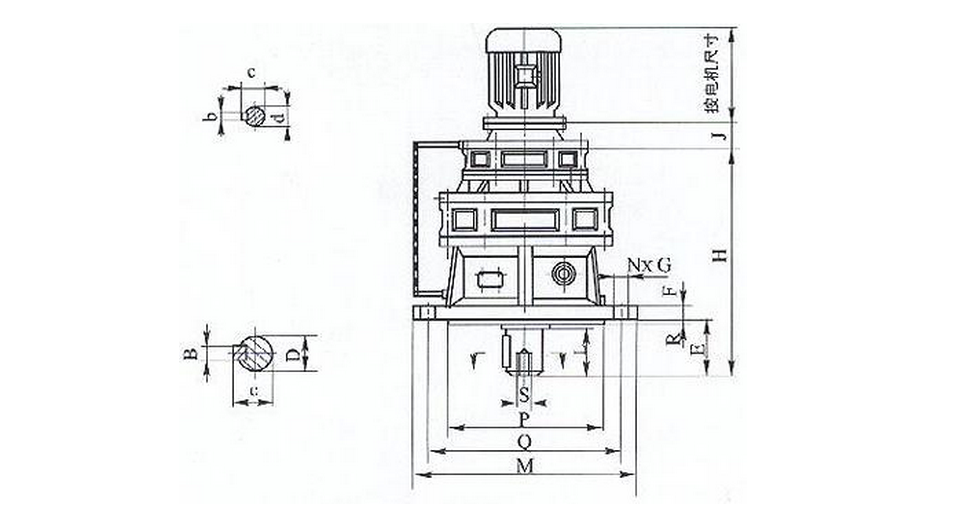

        二、外形安装图：



    了解详细规格及基本参数详情

    机座号 型号规格
    公称传动比     		外型 法兰及螺栓孔 轴伸 重量

    油量

    L

    L L2 D1 L1 D2 D3 n×d1 h h1 h2 D I t b
    1 NGW-L11

    4-5

    5.6-10

    		按所配电机确定 360 230.5 280 325 6×18 6 20 18 50 82 53.5 14 65 3.89
    2 NGW-L21

    4-5

    5.6-10

    		385 255 305 345 6×18 6 20 18 60 105 64.0 18 100 5.53
    3 NGW-L31

    4-5

    5.6-10

    		430 287 330 380 6×18 6 25 20 70 105 74.5 20 120 7.86
    4 NGW-L41

    4-5

    5.6-10

    		485 315 385 435 6×22 8 25 20 80 130 85.0 22 160 11.63
    5 NGW-L51

    4-5

    5.6-10

    		520 355 420 470 6×22 8 30 25 90 130 95.0 25 240 16.52
    6 NGW-L61

    4-5

    5.6-10

    		605 387 505 545 8×32 8 30 25 100 165 106 28 320 20.84
    7 NGW-L71

    4-5

    5.6-10

    		670 416.5 570 610 8×32 10 30 28 110 165 116 28 400 29.85



    机座号
    型号规格

    公称传动比
    外型
    法兰及螺栓孔
    轴伸
    重量kg
    油量
    L
    DM
    L
    L4
    L3
    L2
    L1
    D1
    D2
    D3
    n×d1
    h
    h1
    h2
    D
    I
    t
    b
    4
    NGW-L42
    25~100
     按所配电机确定
    62
    315
    485
    385
    435
    8×22
    8
    25
    20
    80
    130
    85
    22
    180
    ~11.6
    5
    NGW-L52
    25~100
    72.5
    355
    520
    420
    470
    8×22
    8
    30
    25
    90
    130
    95
    25
    270
    ~16.5
    6
    NGW-L62
    25~100
    100
    387
    605

    505
    545
    8×32
    8
    30
    25
    100
    165
    106
    28
    350
    ~20.8
    7
    NGW-L72
    25~100
    100
    416.5
    670
    570
    610
    8×32
    10
    30
    28
    110
    165
    116
    28
    430
    ~29.8
    8
    NGW-L82
    25~100
    110
    440.5
    750
    630
    675
    8×38
    10
    35
    28
    120
    165
    127
    32
    550
    ~38.5
    9
    NGW-L92
    25~100
    120
    477.5
    830
    710
    755
    8×38
    10
    35
    32
    130
    200
    137
    32
    680
    ~55.6
    10
    NGW-L102
    25~100
    135
    544
    940
    810
    860
    8×44
    12
    40
    32
    150
    200
    158
    36
    990
    ~80.5
    11
    NGW-L112
    25~100
    145
    598
    1020
    890
    940
    8×44
    12
    40
    40
    170
    240
    179
    40
    1020
    ~114.25
    12
    NGW-L122
    25~100
    165
    666
    1150
    1010
    1060
    8×50
    12
    45
    45
    190
    280
    200
    45
    1850
    ~165.04
