一、减速机的用途、性能特点和型号标记

    1.1  用途

         DBY DBZ减速机圆锥圆柱齿轮减速机（以下简称减速机）用于输入轴与输出轴呈垂直方向布置的传动装置。主要用于带式输送机及各种运输机械，也可用于煤炭、冶金、矿山、化工、建材、轻工、石油等各种通用机械的传动机构中。

    1.2  性能特点

        承载能力高，噪声低，体积小，重量轻，效率高，使用寿命长。

    1.3  参数范围

        DBY、DBYK、DBZ型减速机各有12种规格，名义中心距为：160，180，200，224，250，280，315，355，400，450，500，560mm每种规格均有5种传动比（8，10，11.2，12.5，14）两种旋向，四种装配型式，分别组成240种减速机。

        DCY、DCYK、DCZ型减速机各有15种规格，名义中心距为：160，180，200，224，250，280，315，355，400，450，500，560，630，710，800mm；每种规格均有11种传动比（16，18，20，22.4，25，28，31.5，35.5，40，45，50）两种旋向，四种装配型式，分别组成660种减速机。

       本减速机系列可以满足TD和DX型带式输送机及其他运输机械的全部功率要求0.8-6.5m/s带速的工作范围。

    1.4  结构

       减速机的第一级传动为格里森制弧齿锥齿轮，第二、第三传动则为渐开线圆柱斜齿轮。

        减速机的润滑：一般情况下，减速机的齿轮和轴承采用油池飞溅润滑，自然冷却。只有当减速机工作平衡温度超过规定值，或承载功率超过热功率PG1时，方采用加冷却管的油池润滑。

    1.5  型号和标记

        减速机的型号由型式代号，名义中心距a（末级中心距），公称传动比，装配型式代号，输入轴旋转方向代号组成。

        D-带式输送机类组代号，B-二级传动，C-三级传动，Y-硬齿面齿轮，Z-中硬齿面齿轮，K-输出轴为空心轴形式。

        名义中心距：用实际数字表示，单位为mm

        传动比：用公称传动比表示。

        装配型式：用罗马数字I 、II、III、IV表示。

        输入轴的旋转方向：面对输入轴方向看，S为顺时针方向，N为逆时针方向。

    标记示例：

       名义中心距为280mm，公称传动比为31.5，装配型式为第III种，输入轴为顺时针方向旋转的三级传动减速机的标记为：减速机DCY280-31.5-III S ZBJ19026

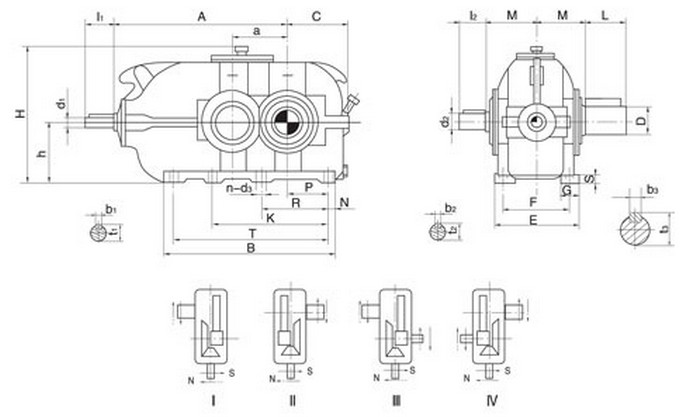

    1.6  外形安装尺寸图




    名义中心距

    a

    		     d1    l1     d2      l2

       D

      (m6)

    		    L     A        B         C       E       F      G       S      h      H      M
    160 40k6 110 48k6 110 70 140 500 500 190 250 210 65 35 180 430 145
    180 42k6 50k6 80 170 565 565 215 270 230 70 200 475 160
    200 50k6 55m6 90 625 625 240 300 250 75 40 225 520 175
    224 55m6 65m6 140 100 210 705 705 260 320 270 80 45 250 570 190
    250 60m6 140 75m6 110 785 785 290 370 310 90 50 280 626 210
    280 65m6 85m6 170 120 875 875 325 400 340 100 55 315 702 230
    315 75m6 95m6 140 250 975 975 355 450 380 110 60 355 809 260
    355 90m6 170 100m6 210 160 300 1085 1085 390 480 410 120 65 400 900 285
    400 100m6 210 110m6 170 1215 1215 440 530 460 130 70 450 970 305
    450 110m6 130m6 250 190 350 1365 1365 490 600 510 140 80 500 1071 345
    500 120m6 150m6 220 1525 1525 570 650 560 150 90 560 1210 435
    560 130m6 250 160m6 300 250 410 1705 1705 610 750 640 160 100 630 1325 475


    名义中心距 n-d3 N P R K T b1 t1 b2 t2 b3 t3

    平均重量

    Kg

    油量

    L

    160 6-18 30 115 210   440 12 43 14 51.5 20 74.5 173 7
    180 135 240 505 45 53.5 22 85 232 9
    200 6-23 35 145 255 555 14 53.5 16 59 25 95 305 13
    224 165 290 635 16 59 18 69 28 106 415 18
    250 6-27 40 180 315 705 18 64 20 79.5 116 573 25
    280 45 200 355 785 69 22 90 32 127 760 36
    315 6-33 50 220 405 875 20 79.5 25 100 36 148 1020 51
    355 55 245 450 975 25 95 28 106 40 169 1436 69
    400 280 510 1105 28 106 116 179 1966 95
    450 8-39 60 315 575 940 1245 116 32 137 45 200 2532 130
    500 70 350 645 1050 1385 32 127 36 158 50 231 3633 185
    560 8-45 80 390 715 1165 1545 137 40 169 56 262 5020 260

    1.7 承载能力

    DBY,DBZ减速机承载能力

    公称传

    动比i

    		公称转速r/min 名义中心距
    160 180 200 224 250 280 315 355 400 450 500 560
    输入n1 输出n2 公称输入功率 PA  KW
    8

    1500

    1000

    750

    188

    125

    94

    81

    56

    42

    115

    86

    55

    145

    110

    88

    205

    155

    125

    320

    245

    185

    435

    325

    250

    610

    465

    340

    750

    560

    465

    1080*

    810

    660

    1680*

    1260

    950

    2100*

    1700

    1400

    --

    2200*

    1800

    10

    1500

    1000

    750

    150

    100

    75

    67

    44

    34

    92

    69

    46

    130

    9473

    165

    125

    105

    255

    195

    155

    345

    260

    210

    480

    360

    295

    610

    465

    380

    910

    620

    510

    1370

    950

    710

    1900*

    1270

    950

    --

    1700

    1300

    11.2

    1500

    1000

    750

    134

    89

    67

    59

    40

    31

    81

    61

    41

    115

    84

    65

    150

    130

    98

    235

    175

    140

    325

    245

    185

    450

    340

    240

    560

    430

    350

    840

    630

    470

    1200

    810

    610

    1550

    1030

    780

    --

    1380

    1040

    12.5

    1500

    1000

    750

    120

    80

    60

    53

    36

    27

    75

    56

    36

    105

    74

    56

    140

    105

    76

    210

    145

    110

    285

    215

    150

    390

    265

    190

    500

    380

    270

    760

    480

    365

    980

    660

    500

    1260

    850

    640

    1550*

    1110

    840

    14

    1500

    1000

    750

    107

    71

    53

    48

    31

    23

    66

    42

    31

    81

    54

    38

    125

    84

    60

    190

    110

    80

    260

    165

    115

    345

    205

    145

    465

    310

    235

    580

    415

    310

    780

    520

    400

    1000

    680

    510

    1150*

    900

    690

    注:*需采用循环油润滑


    DBZ型减速机承载能力

    公称

    传动

    比

    i

    		公称转速 规格

    输入

    n1

    输出

    n2

    		160 180 200 224 250 280 315 355 400 450 500 560
    公称输入功率  KW
    8 1500 188 29 39 55 80 120 170 215 320 490 600 930 --
    1000 125 18.8 26 36 55 78 110 150 220 320 450 650 930
    750 94 14 21 28.5 42 59 84 110 165 240 365 485 690
    10 1500 150 18 32 45 65 90 130 180 260 370 550 760 --
    1000 100 12.0 21 29 42 62 87 120 175 250 370 510 680
    750 75 8.5 16 22 32 46 66 90 130 185 280 370 480
    11.2 1500 134 17.5 126 36 57 75 115 150 215 330 480 670 --
    1000 89 10.5 17 24 38 51 74 100 150 220 325 440 650
    750 67 8.1 12.5 18 28 38 56 71 105 165 250 320 460
    12.5 1500 120 14 24 32 52 70 105 140 205 300 430 600 800
    1000 80 9 15 22 34 49 69 95 140 200 295 400 550
    750 60 6.5 12 16.5 25 36 52 68 100 145 220 290 380
    14 1500 107 13.5 20 28 45 61 91 120 170 205 390 510 770
    1000 71 8.8 12 18 30 40 60 85 115 175 260 350 500
    750 53 6.3 9.5 14 23 30 44 60 80 130 200 250 360
