一、概述

       ZQA中硬齿轮面圆齿轮减速机主要用于起重、矿山、通用化工、纺织、轻工等行业。其适用条件如下：

       齿轮传动圆周速度不大于160米/秒；高速轴的转速不大于1500转/分；工作环境温度为-40到40摄氏度；可用于正反两向运转。

       减速机有九种传动比，九种配置形式和三种低速轴轴端型式。



    了解详细规格及基本参数详情

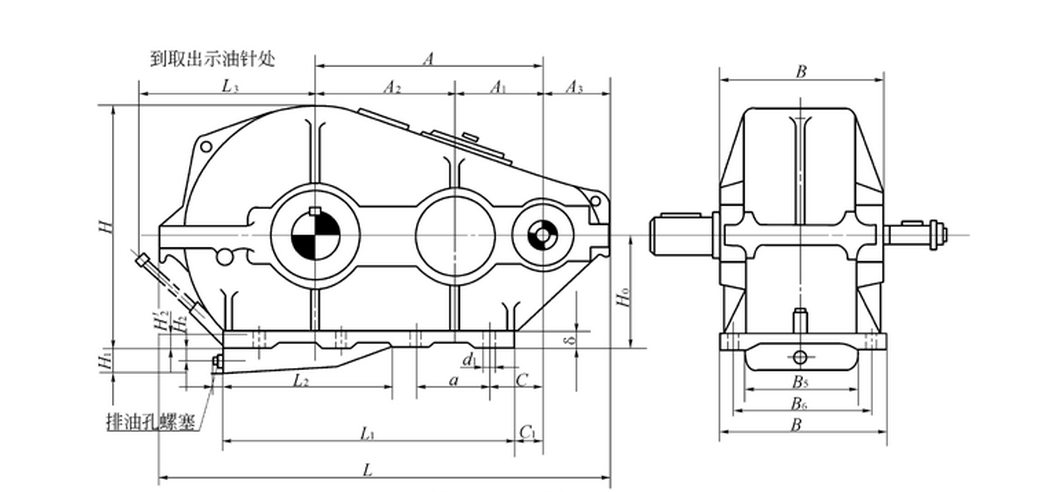

    型号 中心距 中心距 最大外形尺寸 轴端尺寸 l1 l2 l3 B4 H1 b 安装尺寸

    质量

    （kg）

    a a1 a2 H0 L B

    H

    		高速轴 低速轴 C C1 孔距

    孔径

    d

    		孔数n

    B1

    		B2 B6 B3 S1 S2
    ZQA250 250 100 150 160

    0

    -1.5

    		540 230 315 200 200 170 164.5 345 101 - - - 20 60 28 235 190 17 4 103
    ZQA350 350 150 200 200

    0

    -1.5

    		730 290 400 260 260 222 214 470 132 - - - 25 100 40 310 250 17 4 189
    ZQA400 400 150 250 250

    0

    -1.5

    		826 310 490 270 270 250 234 490 133 - - - 25 110 80 370 270 17 4 253
    ZQA500 500 200 300 300

    0

    -1.5

    		986 350 592 330 330 290 270 620 148 - - - 25 130 80 240 310 17 6 385
    ZQA650 650 250 400 320

    0

    -1.5

    		1278 470 697 430 430 370 342 830 183 495 318 95 35 160 85 215 410 25 8 878
    ZQA750 750 300 450 320

    0

    -1.5

    		1448 510 745 450 450 410 362 1020 207 620 362 130 35 155 55 275 450 25 8 1000
    ZQA850 850 350 500 400

    0

    -1.5

    		1632 580 875 510 525 480 403 1100 236 620 418 105 40 155 75 30 520 32 8 1462
    ZQA1000 1000 400 600 400

    0

    -1.5

    		1896 660 965 550 565 495 507 1350 257 870 490 200 40 200 100 350 590 32 8 2140



    型号 高速轴端 低速轴端
    Z型 CA型 F型
    d1 L1 L2 B1

    d2

    min

    		b1 t1 d2 L3 L4 B2 b2 t2 m z D D1 D2 D3 B3

    B4

    		B5 E L5 L6 D4 D5 D6 P Q B6 T t3
    ZQA25 30 60 120 200 55 50 15.2 55 82 135 217 16 58.5 3 40 120 65 40 100 164.5 154.5 20 24.5 35 40 100 50 40 25 10 170 50 25
    ZQA35 40 85 150 280 75 10 20.9 65 105 165 270 18 69 3 48 144 90 40 110 214 189.5 25 27 45 60 120 60 45 30 20 222 72 30
    ZQA40 40 85 160 270 75 10 20.9 80 130 175 305 22 85 3 56 168 90 40 140 234 207.5 25 35 45 60 150 60 45 35 15 250 90 30
    ZQA50 50 85 220 330 85 12 25.9 80 130 205 335 22 85 4 56 224 120 40 170 270 238.5 35 25 50 75 200 80 60 50 20 290 110 40
    ZQA65 60 108 290 430 110 12 31.4 110 165 265 430 28 116 6 56 336 120 45 260 342 310 40 32 68 95 250 110 70 60 25 370 130 45
    ZQA75 60 108 310 450 110 16 31.4 110 165 285 450 28 116 6 56 336 170 45 260 362 330 40 32 68 95 275 110 75 75 25 410 150 50
    ZQA85 90 135 340 510 150 22 46.7 130 200 325 525 32 137 8 54 432 200 105 260 403 363 50 22 78 100 300 120 75 75 25 480 180 50
    ZQA100 90 135 380 550 150 22 46.7 150 200 365 565 36 158 10 48 480 200 90 320 507 442 60 45 98 126 325 130 80 80 30 495 180 60



    ZQA型减速器的承载能力表

    输入轴转速 名义中心距 输出扭矩 公称转动比
    8 10 12.5 16 20 25 31.5 40 50
    高速轴许用功率KW
    600 ZQA250 282 2.7 2.2 1.9 1.5 1.1 0.8 0.5 0.4 0.3
    ZQA350 1071 7.8 6.5 5.6 4.7 3.2 2.7 2.2 1.5 1.3
    ZQA400 1312 11.5 9.7 8.3 6.9 4.8 3.6 2.4 2 1.5
    ZQA500 1105.2 22.1 18.5 15.8 13.3 9.1 7.8 6.5 4.7 3.8
    ZQA650 5691 59.2 49.3 41.4 29.1 23.4 15.7 10.3 8.5 6.3
    ZQA750 10856 87.5 72.6 61.7 54.9 36.3 30.7 18.9 16.2 12.5
    ZQA850 17172 123.3 102.5 87.2 72.7 51.3 43.5 33.3 24.9 20.6
    ZQA1000 29654 221.3 184.4 156.8 142.6 92.7 83.5 53.5 44.7 33.7
    750 ZQA250 282 3.3 2.8 2.4 1.8 1.4 1.1 0.6 0.5 0.4
    ZQA350 1071 9.7 8.1 6.9 5.8 4 3.4 2.7 1.9 0.7
    ZQA400 1312 14.4 12 10.3 8.6 5.9 4.5 3 2.4 1.8
    ZQA500 3105.2 27.6 23.1 19.7 16.5 11.4 9.7 8.1 5.8 4.8
    ZQA650 5691 73.8 61.4 51.5 36.2 29.1 19.6 12.9 10.6 7.9
    ZQA750 10856 109 90.5 76.9 68.4 45.2 38.3 23.5 20.2 15.6
    ZQA850 17172 153.6 127.7 108.6 90.5 63.9 54.2 41.4 31.1 25.7
    ZQA1000 29654 257.6 229.6 195.3 177.6 115.4 104 66.6 55.7 42
    1000 ZQA250 282 4.4 3.7 3.2 2.5 1.8 1.4 0.9 0.7 0.5
    ZQA350 1071 13 10.8 9.3 7.8 5.3 4.6 3.7 2.5 2.2
    ZQA400 1312 19.2 16.1 13.8 11.4 7.9 6.1 4 3.3 2.4
    ZQA500 3105.2 36.9 30.9 26.3 22.1 15.2 13 1.8 7.8 6.4
    ZQA650 5691 98.7 82.1 68.9 48.4 38.9 26.2 17.2 14.2 10.6
    ZQA750 10856 145.8 121.1 102.9 91.5 60.5 51.2 31.5 27 20.9
    ZQA850 17172 205.6 170.8 145.4 121 85.5 72.5 55.4 41.6 34.3
    ZQA1000 29654 368.8 307.3 261.3 237.6 154.5 139.2 89.2 74.5 56.1
    1500 ZQA250 282 6.5 5.5 4.7 3.6 2.7 2.1 1.3 1 0.8
    ZQA350 1071 19.1 16 13.7 11.5 7.8 6.7 5.4 3.8 3.3
    ZQA400 1312 28.3 23.7 20.3 16.9 11.7 8.9 5.8 4.8 3.6
    ZQA500 3105.2 54.4 45.5 38.8 32.6 22.5 19.2 16 11.5 9.4
    ZQA650 5691 145.4 121 101.6 71.4 57.4 38.6 25.4 20.9 15.6
    ZQA750 10856 214.9 178.4 151.6 134.8 89.2 75.7 46.4 39.8 30.7
    ZQA850 17172 302.9 251.8 214.2 178.5 126 106.8 81.7 61.3 50.6
    ZQA1000 29654 543.4 452.8 385.1 350.2 227.6 205.2 131.4 109.8 82.7
