泰兴减速机：连轧减速机异音该怎样进行诊断分析

发布时间：2019-10-16 22:36:00 点击：

泰兴减速机专业生产厂家泰强减速机2019年10月16日讯 2019年06月，国内知名钢铁集团因连轧减速机出现异音，时有时无，不是一直存在。经同行介绍，特委托昆山利泰检测仪器有限公司（以下简称“利泰检测”）进行现场故障诊断，确保找出减速机异常声音的来源。

利泰检测对此项目非常重视，特安排具有15年以上现场振动分析经验且具有ISO18436-2三级国际注册振动分析认证的工程师进行现场数据采集、数据分析，检查设备异常振动原因并形成解决方案。

工程师使用仪器为瑞典VMI VIBER-X5振动分析仪，瑞典VMI公司拥有40年以上的研发经验，VMI Viber-X5振动分析仪采样速率高达130KHZ以上，线数高达25600线，采样频宽0.1Hz—32000Hz,幅值范围高达80g，频率细化高达0.015Hz，搭配SpectraPro高级振动分析软件，SpectraPro特有的音谱分析功能，对于低转速设备分析而言尤其重要，被业界评价为转动设备的守护神。

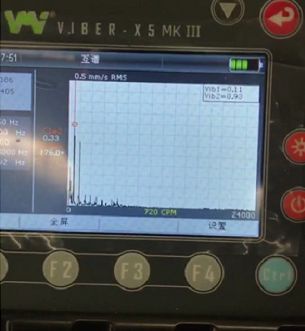

2019年06月26日现场路径数据采集频谱，振动分析师发现，电机与齿轮箱驱动侧1、2倍频比较突出，为确保判断的准确性，振动分析师立刻停止VIBER-X5的路径数据采集，进入VIBER-X5交叉相位通道分析模块，如下图MIH和GIH的相位差为176度，说明电机与齿轮之间的联轴器对中不是太好。

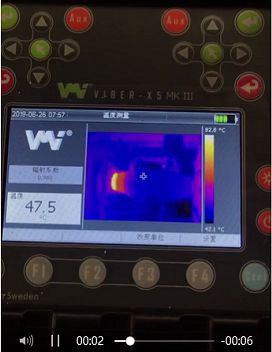

为验证对中不好对轴承及温升的影响，振动分析师选用VIBER-X5热成像分析模块，热成像显示齿轮箱的轴承温度明显偏高，通过VIBER-X5的频谱分析、交叉通道分析、热成像分析，三种分析功能同时验证，大大增加了振动分析师判断问题的准确性。

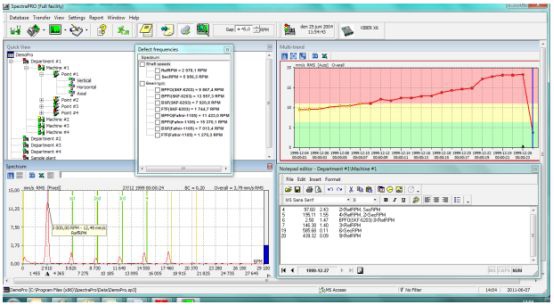

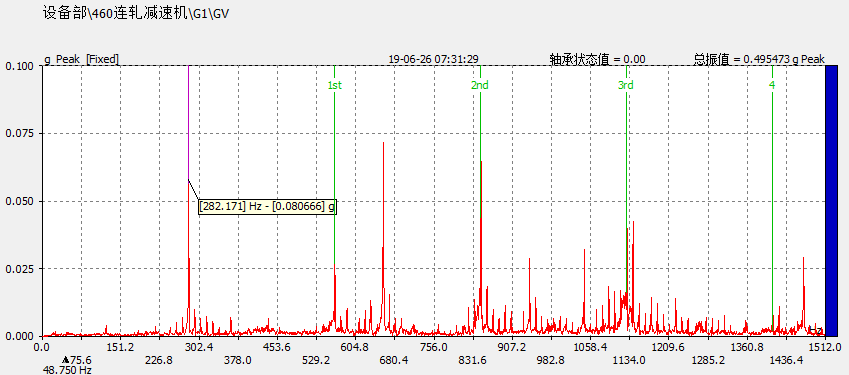

对齿轮箱进行数据分析，采集的所有数据上传到VIBER-X5振动分析仪搭配的SpectraPro振动分析软件，软件具有轴承资料库、智能诊断的功能，透过频谱及时间波形推断齿轮啮合不是太好，振动分析师透过频谱数据反推，可能为24齿齿轮啮合不是太好，如下图：

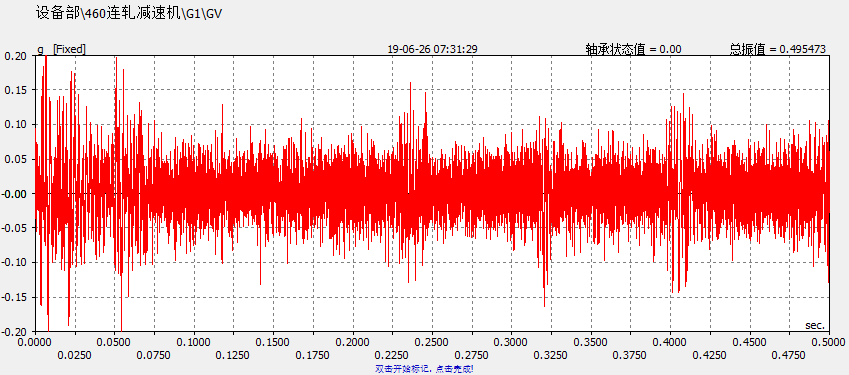

通过以上分析得出2个结论：1、对中不好 2、齿轮啮合不好。但是客户反应的异常噪音到底是什么原因产生的？通过以上波形图可看出，每个间隔为0.025秒，大概0.08-0.09秒有冲击。此时搭配SpectraPro振动分析软件特有的音频分析功能结合振动分析师经验推断，此冲击为轴承间隙偏大所导致，可能存在跑圈现象。因此时有时无的异常声音，来源于轴承，导致轴承间隙偏大的根本原因可能为联轴器的对中不好所致。在此次设备诊断中，所用到的仪器ViberX5振动分析仪起到了很大辅助性作用。

ViberX5振动分析仪是瑞典VMI旗下的一款高端振动分析平衡仪，其详细的功能及参数如下：

ViberX5振动分析仪特点：

仪器直接启动，非常快
非常智能的分析软件，市场最佳
智能路径窗口，你不会错过任何有用信息
视情况帮助菜单，使操作更加简单
平衡做起来很容易符合逻辑
对我们的输送机设备来说，轴承听诊很管用
检测和解决机器故障及其有效
内置非接触红外传感器，可以测量路径中的温度
我们可以使用与EasyViber和X-viber相同的路径

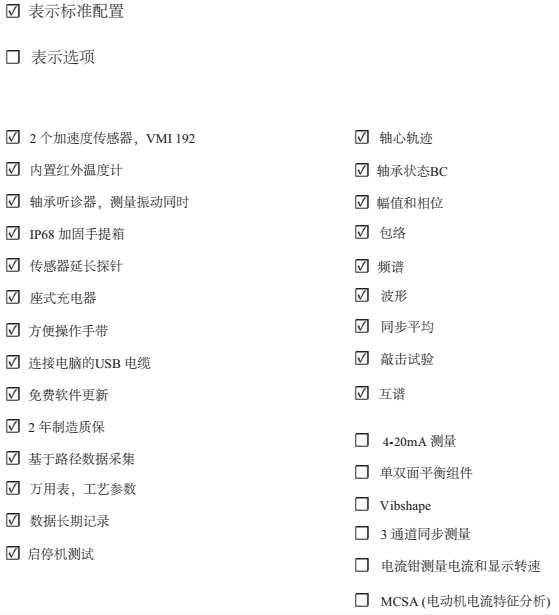

ViberX5振动分析仪部分选件：

电流钳，用于测量转速而无需接近旋转部件，可用于测量变频电机
利用电流钳和软件MCSA（电机电流分析），也可以进行电动机测试
三轴向传感器，真正的同步测量，节省70%的采集时间
利用软件Vibshape进行变形动画测量，用三轴向传感器更快更容易完成
动平衡组件，包括外部激光转速计（0,1to100000RPM）5m线缆（1套），传感器延长电缆5m（2根），转速传感器磁性快速安装支架（1套），口袋电子称（1个）。ViberX5振动分析仪外箱可容纳动平衡组件。
