干燥（低焓值）的空气经过风机的抽动后，自进风网处进入冷却塔内；饱和蒸汽分压力大的高温水分子向压力低的空气流动，湿热(高焓值)的水自播水系统洒入塔内。当水滴和空气接触时，一方面由于空气与不的直接传热，另一方面由于水蒸汽表面和空气之间存在压力差，在压力的作用下产生蒸发现象，带到目前为走蒸发潜热，将水中的热量带走即蒸发传热，从而达到降温之目的。

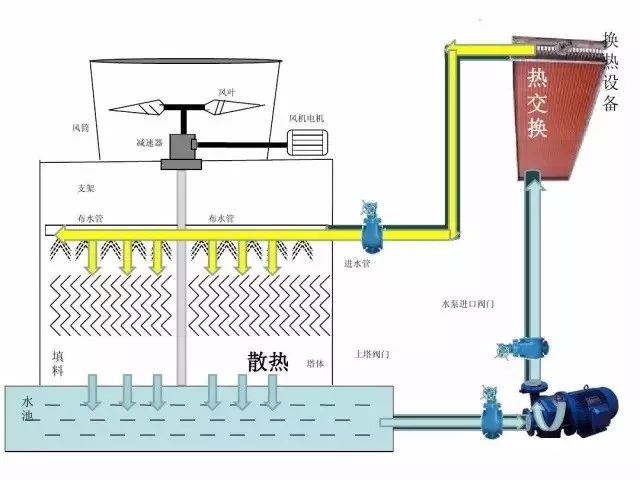

以圆形逆流式冷却塔的工作过程为例：

热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中心喉将循环水压至冷却塔的播水系统内，通过播水管上的小孔将水均匀地播洒在填料上面；干燥的低晗值的空气在风机的作用下由底部入风网进入塔内，热水流经填料表面时形成水膜和空气进行热交换，高湿度高晗值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。

一般情况下，进入塔内的空气、是干燥低湿球温度的空气，水和空气之间明显存在着水分子的浓度差和动能压力差，当风机运行时，在塔内静压的作用下，水分子不断地向空气中蒸发，成为水蒸气分子，剩余的水分子的平均动能便会降低，从而使循环水的温度下降。

从以上分析可以看出，蒸发降温与空气的温度（通常说的干球温度）低于或高于水温无关，只要水分子能不断地向空气中蒸发，水温就会降低。但是，水向空气中的蒸发不会无休止地进行下去。

当与水接触的空气不饱和时，水分子不断地向空气中蒸发，但当水气接触面上的空气达到饱和时，水分子就蒸发不出去，而是处于一种动平衡状态。蒸发出去的水分子数量等于从空气中返回到水中的水分子的数量，水温保持不变。由此可以看出，与水接触的空气越干燥，蒸发就越容易进行，水温就容易降低。

将需要冷却的水（热水）多次溅洒成水滴或形成水膜，以增加水和空气的接触面积和时间，促进水和空气的热交换。水的冷却过程主要在淋水填料中进行。

将热水均匀分布到整个淋水填料上，热水分布均匀与否，对冷却效果影响很大。如水量分配不均匀，不仅直接降低冷却效果，也会造成部分冷却水滴飞溅而飘逸到塔外。

在机械通风冷却塔中利用通风机产生预计的空气流量，以保证要求的冷却效果。

利用进风口、百叶窗和导风板等装置，引导空气均匀分布于冷却塔整个截面上。

通风筒的作用是创造良好的空气动力条件，减少通风阻力，并将排出冷却塔的湿热空气送往高空减少湿热空气回流。

机械通风冷却塔的通风筒又称风筒。风筒式自然通风冷却塔的通风筒起通风和将湿热空气送往高空的作用。

将排出湿热空气中所携带的水滴与空气分离，减少逸出水量损失和对周围环境的影响。

冷却塔的外部围护结构，机械通风冷却塔和风筒式自然通风冷却塔的塔体是封闭的，起到支撑、维护和组织合适气流的功能；开放式冷却塔的塔体沿塔高做成开敞的，以便自然风进入塔体。

设于冷却塔下部，汇集淋水填料落下的冷却水，有时集水池还具有一定的储备容积，起调节流量作用。

进水管将热水送到配水系统，进水管上设置阀门，以调节冷却塔的进水量，出水管将冷却后的水送往用水设备或循环水泵。在集水池还装设补充水管、排污管、溢流管、放空管等，必要时还可在多台冷却塔之间设连通管。

包括检修门、检修梯、走道、照明、电气控制、避雷装置以及必要时设置的飞行障碍标志等，有时为了测试需要还设置冷却塔测试部件。

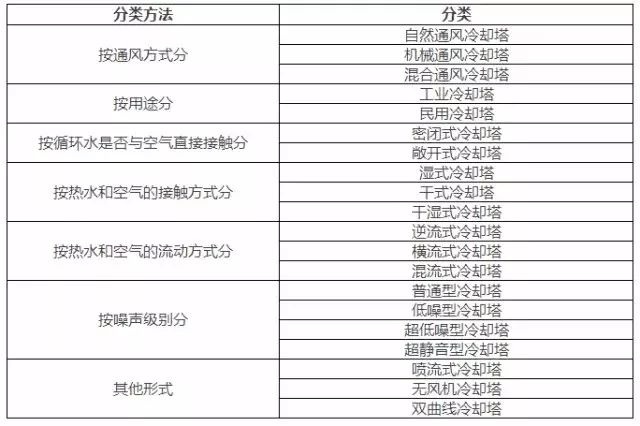

上述各种部件的不同组合，构成各种形式和用途的冷却塔：开放点滴式冷却塔、风筒式自然通风冷却塔、抽风（或鼓风）逆流式冷却塔、抽风横流式冷却塔等。

1、应避免装于防水通道、易反射音量的高墙，应装于屋顶或空气流通的地方。

2、两台或以上冷却塔并用时，应注意塔身间距。

3、不应安装在四面有外墙或密不透风的地方，并应注意塔身与外墙间距。

4、应避免安装有煤烟及灰尘较多的地方，防上面堵塞胶片。

5、应远离厨房及锅炉房等到较热的地方。

1、基础应水平不能倾斜，冷却塔中心线垂直于水平面，否则影响布不及电机工作。

2、对于175t以上的冷却出入水管应调协支座。

3、当两台或以上菜用水泵时，应在不盆之间加一平衡水管。

4、循环出入水接驳，宜用避震喉连接。

5、冷却塔斯社风机叶片应与塔壁间隙一致，决不允许两面三刀侧间隙相差太大发现问题及时解决。

6、电机及减速器要定期检察院修，减速器应检查油位。

1、所有螺丝是否紧塔内是否有杂物。

2、风扇及淋水系统转动是否顺畅。

3、 检查电源与马达电压是否一致。

4、皮带组合安装是否正确。

5、开启补水阀将水盆及水管完全注满，水位低于满水喉25mm。

6、起动时，先于水泵、后开风机，检查风向、及风量，及时调整直至达到要求为止。

7、停止时，先停风机后停水泵。

1、保持水塔内清洁，定期做水质处理。

2、运行约60h后，须重新检查皮带拉力确保正常。

3、齿轮减速箱油位及运行150h后须更换润滑油。

通常选用冷却塔是根据其制冷量而定，空调制冷系统冷却塔的循环水量，由制冷机的制冷能力、冷却水进出口水温差而定，通常所指的进出口水温差是指标准工况下设计的。即进水温度为37℃ 、出水温度为32℃、湿球温度为28℃。

当冷却塔所在地区湿球温度不是标准工况，进出水温也变化时，其逼近度（逼近度为出水温度与湿球温度之差）也将变化。如在北京地区，湿球温度为26.4℃、进水温度为35℃、出水温度为 29.5℃，其逼近度为3℃。

逼近度直接影响冷却塔的制冷量，逼近度越小，其冷却能力越小；反之，逼近度越大，其冷却能力越大。标准型100水吨冷却塔在逼近度为4度时；可冷却水100吨，在逼近度为3度时，只可冷却水量85吨，而要冷却100吨水量时，冷却塔必须选择标准型125吨冷却塔。

冷却塔虽然是空调制冷系统中的附属设备，但它却担负着散发整个系统所吸收的总热量的重要任务因此，对冷却塔的操作正确与否，直接关系到整个空调系统的制冷效果和节能。由于以上谈到的冷却塔的误操作比较普遍，并且从开机到关机的整个过程都存在，所以其危害极大，应引起有关操作人员和管理人员的高度重视。

冷却塔正确的操作方法和要求是：

（1）冷却塔的使用台数与机组的开启台数相匹配。

（2）关闭不开风机的冷却塔的进、出水阀，防止冷却水在不使用的塔中流过。

（3）临时增开的冷却塔风机，在关掉该风机后，千万不要忘记关闭该塔的进、出水阀，

（4）每班开机后均要检查冷却塔的运行情况．发现未开风机的冷却塔有冷却水经过．都要及时关闭该塔进出水阀，将托水盘水位调节好空调系统的冷凝器、蒸发器、螺杆式冷水机，有的机组装有电动阀，但电动阀容易出故障、失灵，故应加强检查，确保系统正常、正确运行制冷过程实际上是一个热交换过程。冷水机组的热交换较之窗式、分体式、柜式空调复杂，前者为间接制冷，后者为直接制冷。

声源分析：冷却塔大量应用于城市宾馆、饭店、商场、写字楼等冷却水循环系统，同时在石油、化工、发电、冶金等工业企业中广泛使用。

冷却塔噪声源由以下几部分组成：1）风机进排气噪声；2）淋水噪声；3）风机减速器和电动机噪声；4）冷却塔水泵、配管和阀门噪声。

由于冷却风机的工作产生了旋转噪声、涡旋噪声和机械噪声。它们的噪声频谱均具宽频带特性。它的噪声值不很大，但它穿透力强。对四周围居民及建筑均会构成影响，同时也是其他噪声源的形成原因之一。其中，主要是风机运行进排气噪声和淋水噪声，风机通过进排气口和塔体向外辐射噪声。排气口噪声比进气口噪声高约5-10 dB（A），其频谱特性是以低频为主的连续谱，属低频噪声。循环热水从淋水装置下落时，与塔底接水盘中的积水撞击产生的淋水声，属高频噪声，淋水声的大小与淋水高度有关，和单位时间的水流量有关。冷却塔整体噪声为以低频为主的连续谱，没有突出的噪声风值，一般在31.5~2000Hz之间，噪声级约为55~85dB（A）。

治理方法：1、控制冷却塔进出风口噪声，根据情况选用消声器和隔声屏障等不同降噪设备。2、控制塔体淋水噪声，根据不同情况采用隔声间和隔声屏障等不同降噪设备。3、控制集水盘落水噪声，根据情况采用消声水垫和落水消声器等不同降噪设备。4、控制冷却塔振动，采用减振器和橡胶软接等减振设备。

特别注意：在冷却塔噪声治理的同时，要根据实地情况充分考虑冷却塔的运行通风需求，保证降噪设备安装后不能影响冷却塔的运行。

冷却塔维护保养：冷却塔的维护保养工序分三个阶段，即停机后的清洗保养，开机前的检查调试，正式开机运行中的巡视检查。

1、散水系统

① 检查冷却塔主水管、分水管、喷头有无破损松动，及时时行修补、固定。彻底清除布水管及喷头内部的污物，以保证水管畅通，喷头布水均匀。

② 彻底冲洗冷却塔水盘及出水过滤网罩，避免水垢污物积存堵塞管道。清洗完毕应打开泄水阀门，放尽水盘内积水，以免冻坏。

③ 检查水盘、塔脚是否漏水，如有漏点，及时补胶。

2、散热系统

① 清洗冷却塔所有换热材（填料），彻底清除掉热材表面、孔间的水垢污物，保证换热材的洁净。拆装换热材时行修补更换。装填时注意布放紧密，不留间隙。

② 清洗挡水帘、消音毯，去除污物。对破损处进行修补更换。挡水帘码放时要求紧密，防止漂水。将冷却塔充水，检查是否漏水（特别是塔体连接处），若漏则更换密封件。

3、传动系统

① 电机：检查电机的接线端子是否完好，电机转动是否正常，电机接丝盒作密封，电机轴承加油润滑，电机外壳重新喷漆。长期停机，建议业主每个月至少运转电机3个小时，保持电机线圈干燥，并润滑轴承表面。

② 泰兴减速机：检查泰兴减速机转动是否正常，如有异声，立即更换泰兴减速机轴承。

③ 皮带、皮带轮：调节顶丝，松开皮带，延长皮带使用寿命。检查皮带有无破损、裂纹，必要时建议业主更换新皮带。校核皮带轮，马达架水平度，紧固松动螺栓，有锈蚀螺栓予以更换。

④ 风扇：清洗扇叶表面污物，检查扇叶角度，扇叶与风胴间隙，并进行调整。

4、塔体外观

① 对风胴、塔、入风导板进行彻底清洗，保证外观清洁美观。

② 重新紧固各部位螺栓，并更换生锈螺栓。

③ 检查塔体外观有无破损、裂纹，及时予以修补。

④ 检查塔体壁板立缝处是否严密，必要时重新刷胶修补。

5、冷却塔附件

① 检查自动补水装置--浮球有无损坏、工作是否正常。发现异常及时修理、更换。

② 对冷却塔铁件螺栓重新紧固、更换生锈螺栓，对锈蚀铁件新刷漆。

③ 检查进、出水管，补水管的塔体法兰盘有无破损、漏水、冷却塔清洗保养完毕，建议业主用彩条围挡布将冷却塔风胴包裹密封，以防杂物进入冷却塔内部。

① 去掉风胴遮挡，调节顶丝，调整皮带松紧程度。

② 认真检查冷却塔传动系统的电机、泰兴减速机运转是否正常。

③ 检查清理冷却塔水盘、过滤网处污物，放水检查水盘，塔脚的密闭性，调整浮球位置，使水盘水位符合使用要求。

④ 调整扇叶角度，测度电机电流，使其达到最佳工况标准。

⑤ 调节冷却塔进、出水阀门，使冷却塔水流量达到要求。要求具备，正式开机。

① 定期巡视检查运行中的冷却塔，征求用户意见，了解冷却塔使用情况。

② 认真测试冷却塔进、出水温度、电机运转电流等技术数据。

③ 仔细检查电机、泰兴减速机等传动装置的运转状况。检查布水系统的实际工况。

④ 发现故障，立即处理。

为了防止铜管（散热器）和散布水的冻结，请注意下面几点：

① 在密闭式冷却塔循环水中加入不冻液、或在配管中加入辅助防冻电热器；可以防止循环水的冻结。

② 密闭式冷却塔在循环水中加不冻液后，冻结温度下降，不容易冻结。不冻液的浓度越高，冻结温度越下降，但是热传导率会下降，所以，在冷却塔选型时要注意；还有如有漏水，补充水时会稀释不冻液，而使冻结温度上升，请注意。

③ 密闭式冷却塔的循环水泵运行时，防冻电热器加热，水不会冻结。如果有循环水泵停止的场合，就另外需要辅助循环水泵，这里我们建议使用整套防冻器（包括辅助循环水泵、防冻电热器、配管）。

④ 密闭式冷却塔的循环水系统设置3方向阀门，在循环水通过旁通管来控制容量的场合，如果增加旁通管的流量，会降低铜管内的流速，就是有负荷时也可能会产生冻结。请设定冷却塔最小循环水量。

⑤ 密闭式冷却塔为了防止散水水泵和散水配管的冻结，请使用防冻电热器，来保持下部水槽的温度。

① 运行、操作、作业前必须阅读操作维修说明书，请遵守禁止事项、作业要领。

② 运行时绝对不要进入冷却塔内。并不要爬到塔体上部。

③ 送风机有可能运行时，绝对不要去碰送风机。

④ 防冻电热器会发热，请不要用手去碰。

⑤ 请不要饮用冷却塔的水，进入眼睛时请立即冲洗。作业后，请漱口、洗手。

⑥ 塔体各部贴有警告标贴、注意标贴，请遵守标贴记载的内容。
