QCL系列洗瓶机常见问题处理方案
1、绞龙进瓶处易倒瓶、缺瓶
1.1 原因分析
泰兴减速机专业生产厂家泰强减速机2019年10月9日讯 ◆ 长期运行网孔板表面、侧面四氟减磨条产生油污未及时清洁干净，导致瓶子运行不顺畅；
◆ 与瓶接触部件不平整有台阶，产生阻卡，进瓶网带速度太慢；
◆ 超声波功率开得过大或者过小；
◆ 喷淋板安装位置过低；
◆ 绞龙进瓶位置太集中，瓶子运行未产生回旋。
1.2 处理方案
◆ 清洁网孔板表面油污，更换侧面四氟减磨条，减少阻力；
◆ 调整各部件交接平整度和网带速度；
◆ 超声波功率通常调整在300-450W范围；
◆ 调整喷淋板的高度；
◆ 右端拨叉与栏栅之间的距离控制在一定范围。
2、绞龙进瓶提升轮体破瓶
1.1 原因分析
◆ 绞龙与提升拨块位置未对准；
◆ 底轨工作面低于托瓶底座表面；
◆ 绞龙与栏栅间隙过大，导致瓶子运行过程中倾斜严重；
◆ 绞龙周向间隙过大。
1.2 处理方法
◆ 固定调整绞龙左右位置，调整绞龙周向位置使瓶子顺利与提升拨块交接；
◆ 调整底轨与托瓶底座交接时应高于托瓶底座，规格越小，偏差控制越小为宜；
◆ 调整栏栅B与绞龙之间间隙；
◆ 调整传动链条，减小自由间隙。
3、机械传动绞龙定位调整方法
◆ 前提是在提升拨块与机械手对中好，再以提升拨块为基准来调整绞龙基准；
◆ 绞龙轴与联轴器结构为摩擦力锁紧；
◆ 松开两个M8内六角螺钉分别进行径向与轴向调整定位；
◆ 注意：径向定位是绞龙运行反向受力后锁紧。
4、伺服电机传动绞龙定位调整方法
◆ 可以通过机械联轴器微调整位置；
◆ 通常采用伺服电机设置原点来调整位置。
5、上瓶交接夹瓶处破瓶、掉瓶、夹不到位
1.1 原因分析
◆ 夹子未打开或者不灵活；
◆ 不锈钢栏栅间隙过大或偏小；
◆ 进瓶拨块安装不到位，不在同一个圆上；
◆ 夹瓶受力点不合适。
1.2 处理方法
◆ 检查夹子拉簧是否断裂或弹性疲劳、每个夹子打开，最大位置尺寸是否一致；
◆ 调整不锈钢栏栅间隙；
◆ 检查进瓶拨块固定螺丝是否安装到位；
◆ 最佳受力点为导向套与进瓶拨块中心重合位置，调整碰块位置。
6、提升轮体定位调整方法
◆ 打开面板，将提升轮体主轴链轮上4个M8外六角螺丝拧松，调整提升轮体与机械手夹子左右位置，直至瓶子能顺利与机械手交接，再锁紧螺丝。
◆ 提升凸轮伺服电机传动调整：可以通过伺服电机原点设置进行调整。
7、大转盘处掉瓶与破瓶口
1.1 原因分析
◆ 夹子夹瓶未夹紧；瓶子未夹正；
◆ 气压、水压过大；
◆ 瓶口与导向套不对中；
◆ 针头与导向套不对中。
1.2 处理方法
◆ 拉簧力是否过小，查看是否长期使用大规格后换小规格，导致弹性疲劳，夹头变形或夹头A、B是否有磨损；
◆ 查看水、气压力大小；
◆ 调整瓶口与导向套对中；
◆ 检查针头上升是否倾斜。
8、出瓶夹子松开处破瓶
1.1 原因分析
◆ 位置未对准；出瓶拨块与夹头位置未对准；
◆ 栏珊间隙过大或过小；
◆ 放瓶点位置不合适，最佳放瓶点为导向套与出瓶拨块中心重合位置；
◆ 上道工序不到位，有夹偏或者瓶下窜与底轨碰撞。
1.2 处理方法
◆ 松开出瓶轮五颗固定螺丝调整交接位置；调整同步带拨块与机械手夹子中心精确对中后锁紧螺钉即可；
◆ 调整出瓶栏栅；
◆ 调整碰块的位置，或适当修改碰块起始位置；
◆ 设备运行时动态检测，针对性精确调整。
9、出瓶与烘箱交接处破瓶瓶
1.1 原因分析
◆ 底轨低于过渡板；
◆ 出瓶挤瓶走带力度过大；
◆ 出瓶口弹片安装角度不合理；
◆ 来瓶及挤瓶信号开关未调整最佳状态。
1.2 处理方法
◆ 调整出瓶底轨高度；
◆ 调整烘干机进瓶处检测弹簧力度；
◆ 调整出瓶拨叉安装位置不与弹片干涉，无瓶时弹片角度与网带运行方向平行为宜；
◆ 调整来瓶及挤瓶信号，确保来瓶信号走瓶不倒瓶，挤瓶信号停机不破瓶。
10、凸轮与摆动架定位调整方案
◆ 手动盘车，使摆臂到达最左端，也就是喷针架的最低点与最左端，凸轮轴向定位，间距离泰兴减速机保证60mm（参考值，其目的就是保证摆动凸轮的中点与摆臂中点垂直，运行中两边摆动平分）；
◆ 摆动架与立柱间隙保证5-10mm（其目的是保证运行中摆臂不与升降座相互碰撞）。
11、摆动架上下位置调整方法
◆ 水针线喷针上下行程高度差39mm；西林瓶、口服液行程高度差19mm（C-A距离）；
◆ 连杆中心距为210mm （A-B距离） 。
目的：调整好基准尺寸，摆动架上下、左右运行不存在憋劲状态。
12、大转盘定位调整、喷针架错位调整方法
◆ 单个喷针架错位调整：手动盘车，将喷针架盘到最右端上升位置，喷针距离导向套3-5mm间隙时，松掉单组喷针两个M8外六角固定螺丝，调整针架前后左右位置，直至与导向套精确对中后锁紧固定螺丝；
◆ 整个针架错位调整：手动盘车，将喷针架盘到最右端上升位置，喷针距离导向套3-5mm间隙时，脱开万向节，泰兴减速机比1:30，旋转左端卧式减速机法兰盘，使喷针与导向套精确对中后定位锁紧。
13、安瓿洗瓶机规格1ML换10ML更换步骤
◆ 准备拆卸工具、新规格件；
◆ 调整转盘与提升轮体交接高度、外喷架高度；
◆ 盘车使喷针架上升时，更换新调节垫，调节对中；
◆ 拆卸进瓶处规格件，并换上新规格件；
◆ 拆卸出瓶处规格件，更换新规格件；
◆ 以转盘为中心调节出瓶交接位置；
◆ 以转盘为中心，依次调节进瓶交接位置。
设备维护与保养计划

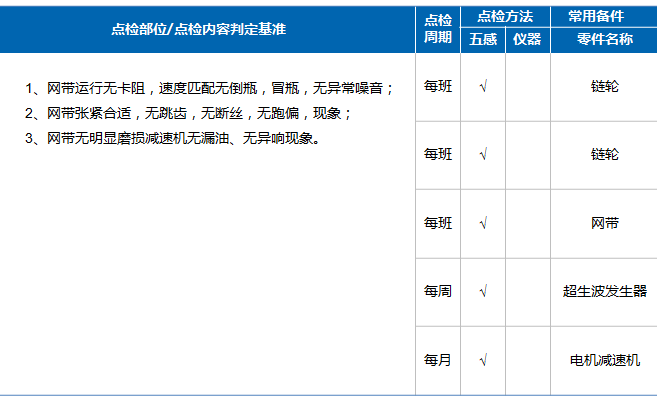

进瓶组

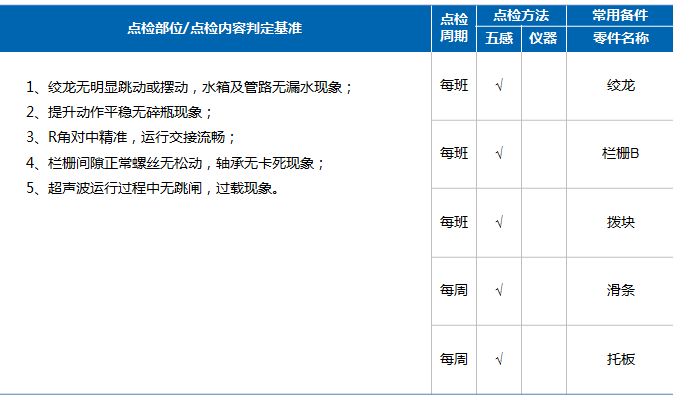

绞龙提升组

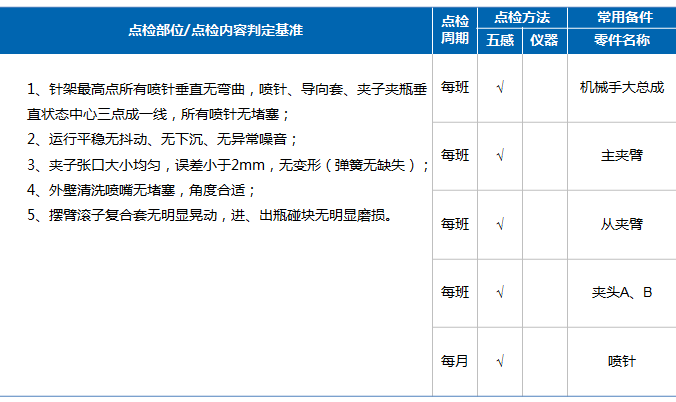

转盘组

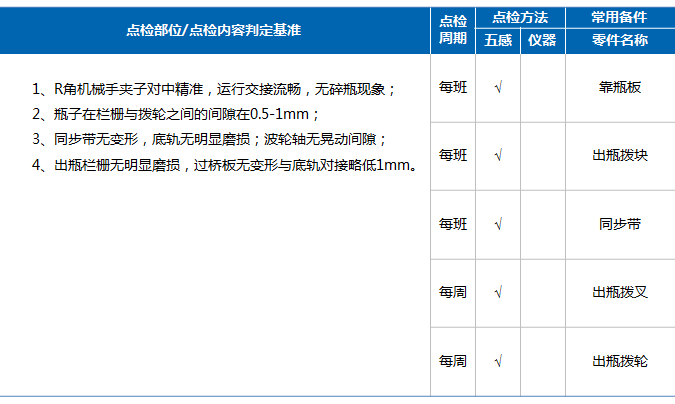

出瓶组

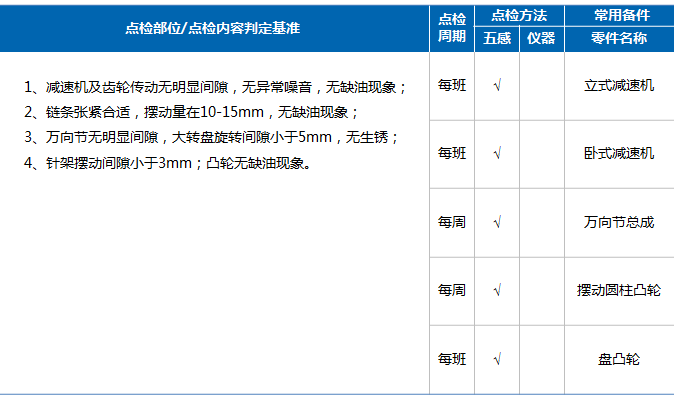

传动组

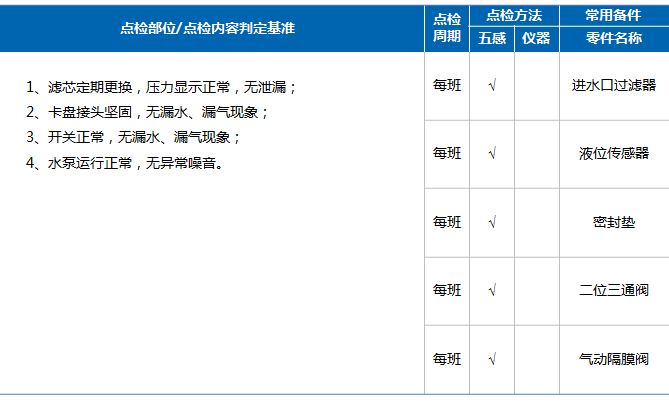

管路组
