水泥磨主减速机高速轴窜动故障及其处理

发布时间：2019-10-05 12:09:00 点击：

    一、 高速轴概况及其轴向窜动故障


    泰兴减速机专业生产厂家泰强减速机2019年10月5日讯  某公司2#水泥磨为4.2m×13.2m，台时产量105～135t/h，原配备两台罗马尼亚生产的HB180的主减速机(功率为2000kw)，采用双边缘传动。该设备负荷高，运转率要求也高。在2001年9月技改中，将两台HB180主减速机换成二台ZLY1045国产减速机fZLY1045减速机齿轮的结构和技术参数见表1)。ZLY1045国产减速机的功率为2000kW，输入转速985r/min，速比9.022；该减速机高速轴有三个支承轴承，两端为自由轴承(23140CC/W33)，中间为定位轴承(23148CC/W33)，见图1。

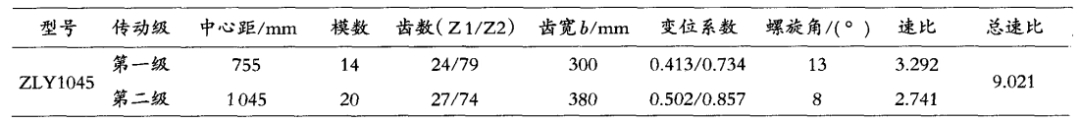

    表1 ZLY1045国产减速机齿轮的结构和技术参数
    泰兴减速机,减速机,泰兴减速机厂,江苏泰强减速机有限公司

    泰兴减速机,减速机,泰兴减速机厂,江苏泰强减速机有限公司

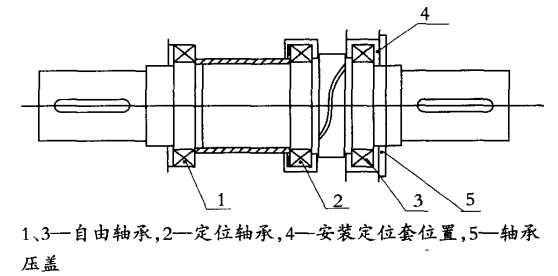

    图1 齿轮箱高速齿组件结构简图

    2006年8月12日在巡检中发现该减速机高速轴轴承轴向振动较以前增大，振速最大值12mm/s。打开减速机检查后发现，其中间定位轴承轴承座定位端面开裂约1/2，造成轴承轴向定位失效，这是轴承轴向振动大的主要原因。该轴承座下半部和减速机箱体是整体铸造，现场根本无法修复，如拆除运回厂家处理，需要30d，周期太长。于是该公司组织相关人员对此进行分析，后决定对辅传端轴承(原为自由轴承)进行定位处理。




    二、窜动原因分析



    从轴承座损坏断面看，此轴承座存在气孔 、夹渣等铸造缺陷，造成强度下降。另外，因减速机传动齿为斜齿，一级齿螺旋角度为 13°，从主传端看 ，高速轴顺时针运转 ， 减速机运转齿轮啮合时使轴承产生轴向力 ，且受力方向指向辅传端，见图2 。

    泰兴减速机,减速机,泰兴减速机厂,江苏泰强减速机有限公司

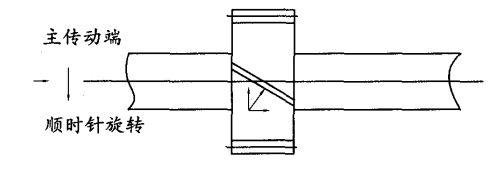

    图2 顺时针运转时减速机齿轮啮合使轴承产生轴向受力


    三、 处理措施及效果



    (1)因中间定位轴承轴承座无法修复，因此决定对辅传端轴承进行定位。具体做法是：测量在辅传轴承外压盖与轴承之间距离后加工一个定位挡圈，具体尺寸为Φ370×Φ350×H30，且做成两半，不需要拆对轮就能安装；另在端盖与箱体连接处加调整垫进行调整，以使压盖止口与挡套之间保持0.2~0.3mm的间隙，避免轴承受热膨胀，造成轴承发热，见图3。

    泰兴减速机,减速机,泰兴减速机厂,江苏泰强减速机有限公司

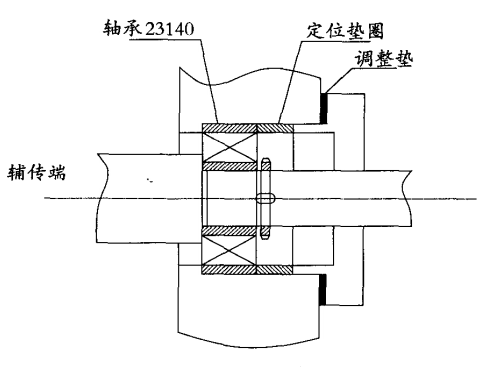

    图3 技改方案


    (2)由于轴承端盖止口高度只有5mm ，且止口法兰厚度只有14mm，为确保轴承定位可靠，对轴承端盖进行了改造加工，止口高度由原来5mm增加到20mm，止口法兰厚度由原来14mm增加加到30mm，且设计成两半分体，不需要拆辅传端对轮就可以安装。另外，进行减速机内部清理并更换新油。


    通过上述改进处理，仅用28h就试车生产，轴向最大振速为2.6mm/s。维修到目前已使用两年多，运转正常，为企业创造大量的经济效益。
