泰兴减速机:电机常用的安装方式及其代码、尺寸

发布时间:2019-06-10 19:51:00 点击:

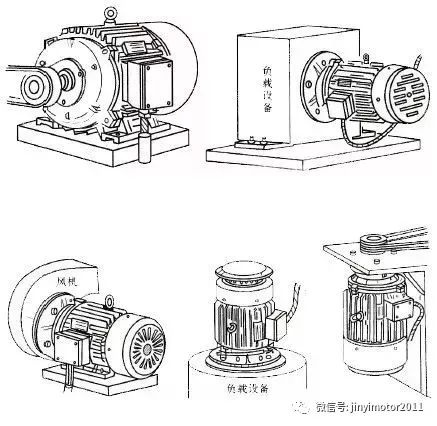

    泰兴减速机2019年6月10日讯  电动机的安装方式(见下图)是指它在机械系统中与构架或其他部件的连接方式。有两种代码形式,一种是IMBx,另一种是IMVy。其中,IM是国际通用的安装方式代号;B代表卧式,限电动机轴线水平;V代表立式,限电动机轴线竖直;x和y各是1~2个数字,表示连接部位和方向。


    泰兴减速机,减速机,泰兴减速机厂,江苏泰强减速机有限公司


    电机安装型式代号


    IM+B(或V)+阿拉伯数字(1-2位)


    IM:安装方式英文“Installation al Mounting type”的缩写;


    B:表示电机在使用时为卧式安装,轴呈水平方向;


    V:表示电机在使用时为立式安装,轴与水平方向垂直。


    说明:电机主轴伸端统一为“D”端,如果为双轴伸电机,辅助轴伸端统一定义为“N”端


    IMB安装代码释义


    B3——卧式用地脚安装在基础构件上;


    B35——卧式借用地脚安装在基础构件上,并附用凸缘安装;


    B5——卧式用凸缘安装;


    B6——卧式用地脚安装在墙上,从D端看地脚在左;


    B7——卧式用地脚安装在墙上,从D端看地脚在右;


    B8——卧式用地脚安装在顶上方;


    B9——卧式D端无端盖采用D端机座端面安装;


    B15——卧式采用地脚主安装,D端无端盖采用机座端面辅助安装;


    B20——卧式有抬高地脚,并用地脚安装在基础构件上。


    规律:只有一个数字代号的没有辅助或附加安装。


    IMV安装代码释义


    V1——立式用凸缘安装,D端朝下;


    V15——立式用地脚安装在墙上,并用凸缘作附加安装,D端朝下;


    V3——立式用凸缘安装,D端朝上;


    V5——立式用地脚安装在墙上, D端朝下;


    V6——立式用地脚安装在墙上, D端朝上;


    V8——立式D端无端盖,用D端机座端面安装,D端朝下;


    V9——立式D端无端盖,用D端机座端面安装,D端朝上;


    V10——立式机座有凸缘并用其安装,D端朝下;


    V16——立式机座有凸缘并用其安装,D端朝上;


    以上代号仅是电机与基础构件的安装方式,对于和设备的联接方式则采用另外的代号。


    简单来说,一般三相电动机常用的安装方式有 B3, B5,B35三种,B3有底座,无直连安装法兰盘;B5无底座,有直连安装法兰盘;B35有底座,有直连安装法兰盘。
