泰兴减速机2019年5月29日讯 首先我们看一下电机的结构，熟悉了电机的结构，才能更快的分析故障原因，快速拆解电机排除故障。

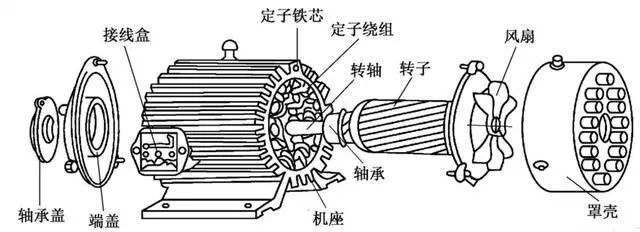

结构图

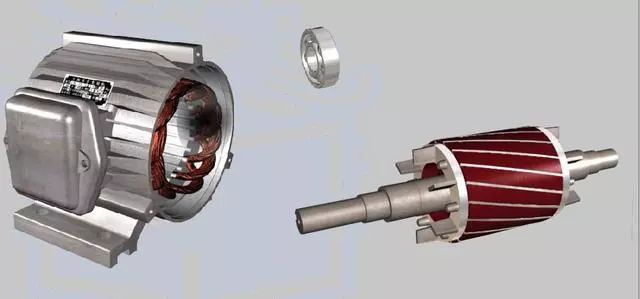

电机的组成部分
1电机不转，启动异常，我们可以用摇表检查电机的绕组。

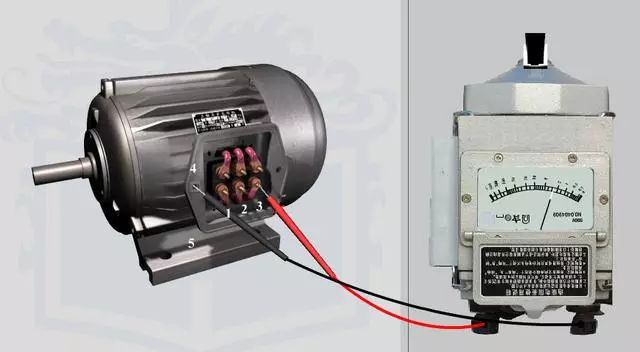

测绕组对机壳是否绝缘
1，选表：我们测的是380伏三相异步电机，用额定电压500伏的摇表就可以，如果是测量新电机也可以用1000伏的摇表，如果选择的摇表额定电压太高，有可能会损坏电机的绝缘。
2，先对摇表做开路和短路测试，红黑表笔接触，摇动手柄，如果指针趋近于0摇表正常。然后把两支表笔分开再摇，如果指针趋近于∞即为正常。
3，一测绕组对地绝缘二测绕组之间的绝缘
注意事项：测量时人体不要接触被测点也不要接触摇表的接线端。
2电机无力带负载能力差有异常
1，测工作电压是否正常
ABC三相都要测

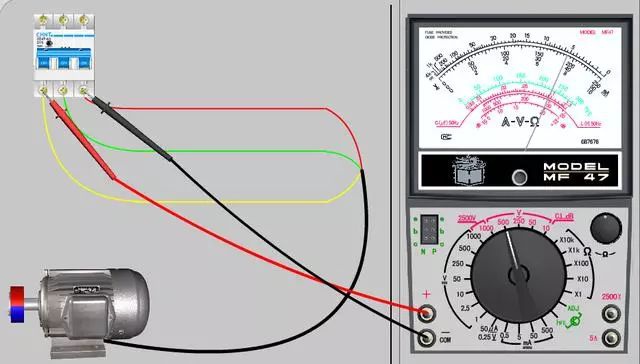

ABC三相两两测一下，看电压是否是380伏，如果电压正常，接着再测电流。

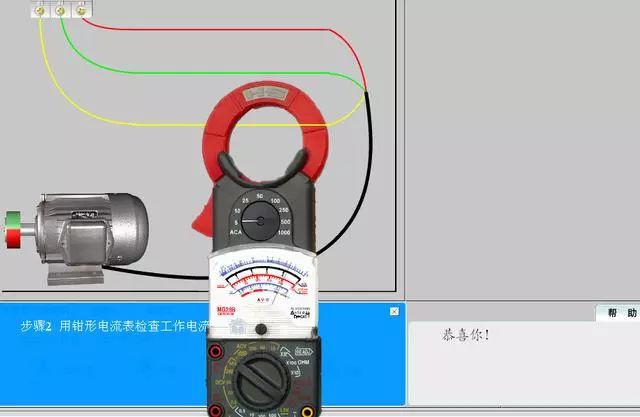

钳口表测电机电流
钳口万用表测电机的电流比较方便，测之前估测一下电流，380伏的三相电机1KW功率对应大约2A电流，根据估测电流选择合适的量程，直接打开钳口，卡住一根线即可。最好让导线在钳口的中心位置，这样读数最准确。如果电流值正常，接着拆解电机。

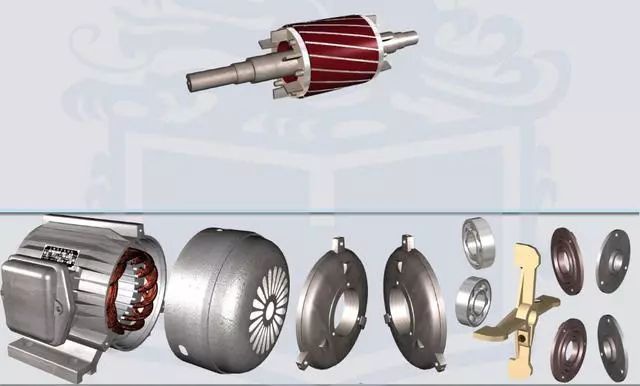

检查内部部件
如果内部没有部件损坏，再检查定子的绕组匝间有没有短路。一般短路处都有烧坏的痕迹，如果看不出来，就用万用表测一下每个绕组的阻值，阻值较小的绕组很可能内部短路。
1，如果能明显的看出短路，可用工具插入两线圈之间把短路的部分分开，重包绝缘再上漆烤干。
2，如果短路位置在线槽内，可以把坏的绕组拆掉，换上新的槽绝缘，把坏的绕组修复以后再装上。
3，如果短路非常严重，那就拆了重绕。
