|
|
泰兴减速机2019年3月5日讯 离心机转速是转子铸铝很重要的工艺参数。若转速低，则离心力不够，结晶疏散，质量不好，转速太低时还可能有浇不满的现象；如果转速太高，在内浇口截面小的情况下，铝液不易进入，同时会使排气困难，使下端环产生气孔，另外也容易使聚集端环内圈的铝液在未凝固前即被抛开，形成抛空。

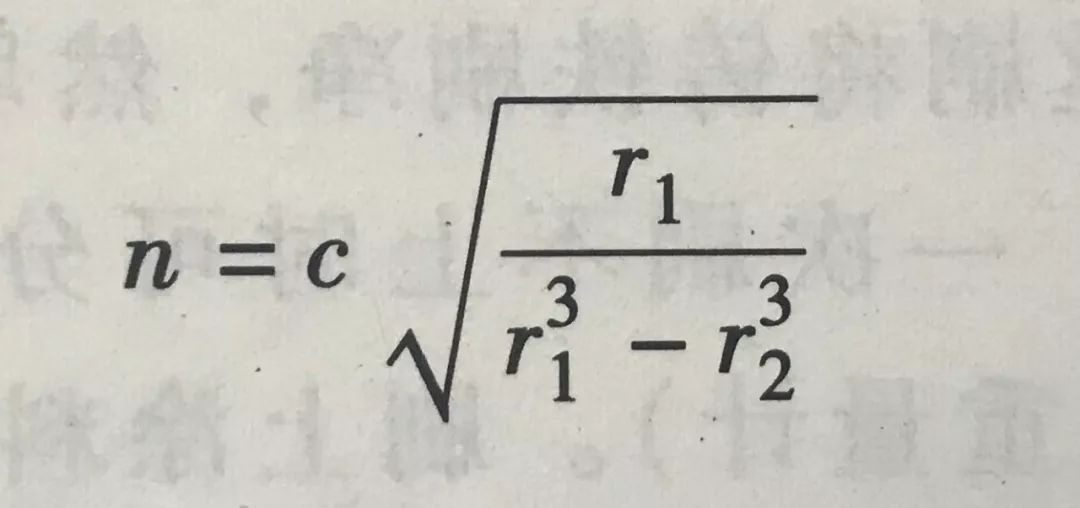

根据经验，离心机的转速可近似用下式确定，即
式中：r1——端环外圆半径（m）；
r2——端环内圆半径（m）；
c——转速系数，通常取c为80r/min。
由上式可知，转子直径增大时，转速应相应降低，这个趋势是对的，但它只考虑了转子直径大小这个因素，而对铁心长度、槽形尺寸以及浇口大小等因素没有考虑。同时，如果完全按上式确定离心机转速，则对于每个大小不同的转子都有一个不同的转速，这在生产上是很不方便的，而实践证明也是没有必要的。许多工厂实际离心机转速远低于计算值，但同样生产出合格的转子来。这是因为自制的离心机转动时振动很大，铝液承受的压力，既来自离心力的作用，又来自振动力的作用。
根据工艺验证确定的离心机的转速如下：H80~180电机转子为1000～1200r/min；H200~25电机转子为850～900r/min；H2560~280电机转子为650~700r/min。
