泰兴减速机2019年2月18日讯 由齿轮的失效形式可知，设计齿轮传动时，应使齿面具有较高的耐磨损、抗点蚀、抗胶合及抗塑性变形的能力，而齿根要有较高的抗折断的能力。因此，对齿轮材料的基本要求为：齿面要硬，齿芯要韧。

常用的齿轮材料

钢材的韧性好，耐冲击，还可以通过热处理或化学热处理改善其力学性能及提高齿面硬度，故最适应于用来制造齿轮。

1、锻钢

除尺寸过大或者是结构形状复杂只宜铸造者外，一般都用锻钢制造齿轮，常用的是含碳量在(0.15～0.6)%的碳钢或合金钢。制造齿轮的锻钢可分为：

软齿面齿轮（硬度≤350HBS）：由于对强度、速度及精度要求都不高，为便于切齿，并使刀具不致迅速磨损变钝，因此，应将齿轮毛坯经过正火（正火）或调质处理后切齿。切制后即为成品。其精度一般为8级，精切时可达7级。这类齿轮制造简便、经济、生产效率高。即：毛坯——常化（正火）或调质——切齿。

硬齿面齿轮（硬度＞350HBS）：使用于高速、重载及精密机器（如精密机床、航空发动机），除要求材料性能优良，轮齿具有高强度及齿面具有高硬度（如58～65HRC）外，还应进行磨齿等精加工。需精加工的齿轮目前多是先切齿，再做表面硬化处理，最后进行精加工，精度可达5级或4级。这类齿轮精度高，价格较贵，所以热处理方法有表面淬火、滲碳、氮化、软氮化及氰化等。所以材料视具体要求及热处理方法而定。即：切齿——表面硬化处理——精加工，加工的齿轮为硬齿面，5级或4级精度。

合金钢根据所含金属的成分及性能，可分别使材料的韧性、耐冲击、耐磨及抗胶合的性能等获得提高，也可通过热处理或化学热处理改善材料的力学性能及提高齿面的硬度。所以对于既是高速、重载又要求尺寸小、质量小的航空用齿轮，就都用性能优良的合金钢（如20CrMnTi，20Cr2Ni4A等）来制造。

2、铸钢

铸钢的耐磨性及强度均较好，但应经退火及正火处理，必要时也可进行调质，常用于尺寸较大的齿轮。

灰铸铁性质较脆，抗冲击及耐磨性都较差，但抗胶合及抗点蚀的能力较好。常用于工作平稳、速度较低、功率不大的场合。

对高速轻载及精度不高的齿轮传动，为了降低噪声，常用非金属材料（如夹布胶木、尼龙等）做小齿轮，大齿轮仍用钢或铸铁制造。为使大齿轮具有足够的抗磨损及抗点蚀的能力，齿面的硬度应为250～350HBS。

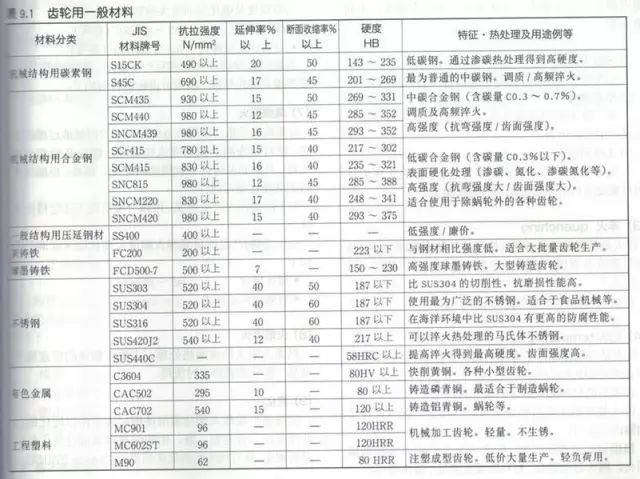

齿轮用一般材料：

齿轮材料的选择原则

齿轮材料的种类很多，在选择时应考虑的因素也很多，下述几点可供参考：

例如，用于飞行器上的齿轮，要满足质量小、传递功率大和可靠性高的要求，因此必须选择机械性能高的合金钢；

矿山机械中的齿轮传动，一般功率很大、工作速度较低、周围环境中粉尘含量极高，因此往往选择铸钢或铸铁等材料；

家用及办公用机械的功率很小，但要求传动平稳、低噪声或无噪声、以及能在少润滑状态下正常工作，因此常选用工程塑料作为齿轮材料。

总之，工作条件的要求是选择齿轮材料时首先应考虑的因素。

大尺寸的齿轮一般采用铸造毛坯，可选用铸钢或铸铁作为齿轮材料。

中等或中等以下尺寸要求较高的齿轮常选用锻造毛坯，可选择锻钢制作。

尺寸较小而又要求不高时，可选用圆钢作毛坯。

齿轮表面硬化的方法有：渗碳、氮化和表面淬火。采用渗碳工艺时，应选用低碳钢或低碳合金钢作齿轮材料；氮化钢和调质钢能采用氮化工艺；采用表面淬火时，对材料没有特别的要求。

3．正火碳钢，不论毛坯的制作方法如何，只能用于制作在载荷平稳和轻度冲击下工作的齿轮，不能承受大的冲击载荷；调质碳钢可用于制作在中等冲击载荷下工作的齿轮。

4．合金钢常用于制作高速、重载并在冲击载荷下工作的齿轮。

5．飞行器中的齿轮传动，要求齿轮尺寸尽可能小，应采用表面硬化处理的高强度合金钢。

6．金属制的软齿面齿轮，配对两轮齿面的硬度差应保持为30～50HBS或更多。当小齿轮与大齿轮的齿面具有较大的硬度差（如小齿轮齿面为淬火并磨制，大齿轮齿面为正火或调质），且速度又较高时，较硬的小齿轮齿面对较软的大齿轮齿面会起较显著的冷作硬化效应，从而提高了大齿轮齿面的疲劳极限。因此，当配对的两齿轮齿面具有较大的硬度差时，大齿轮的接触疲劳许用应力可提高约20％，但应注意硬度高的齿面，粗糙度值也要相应地减小。
